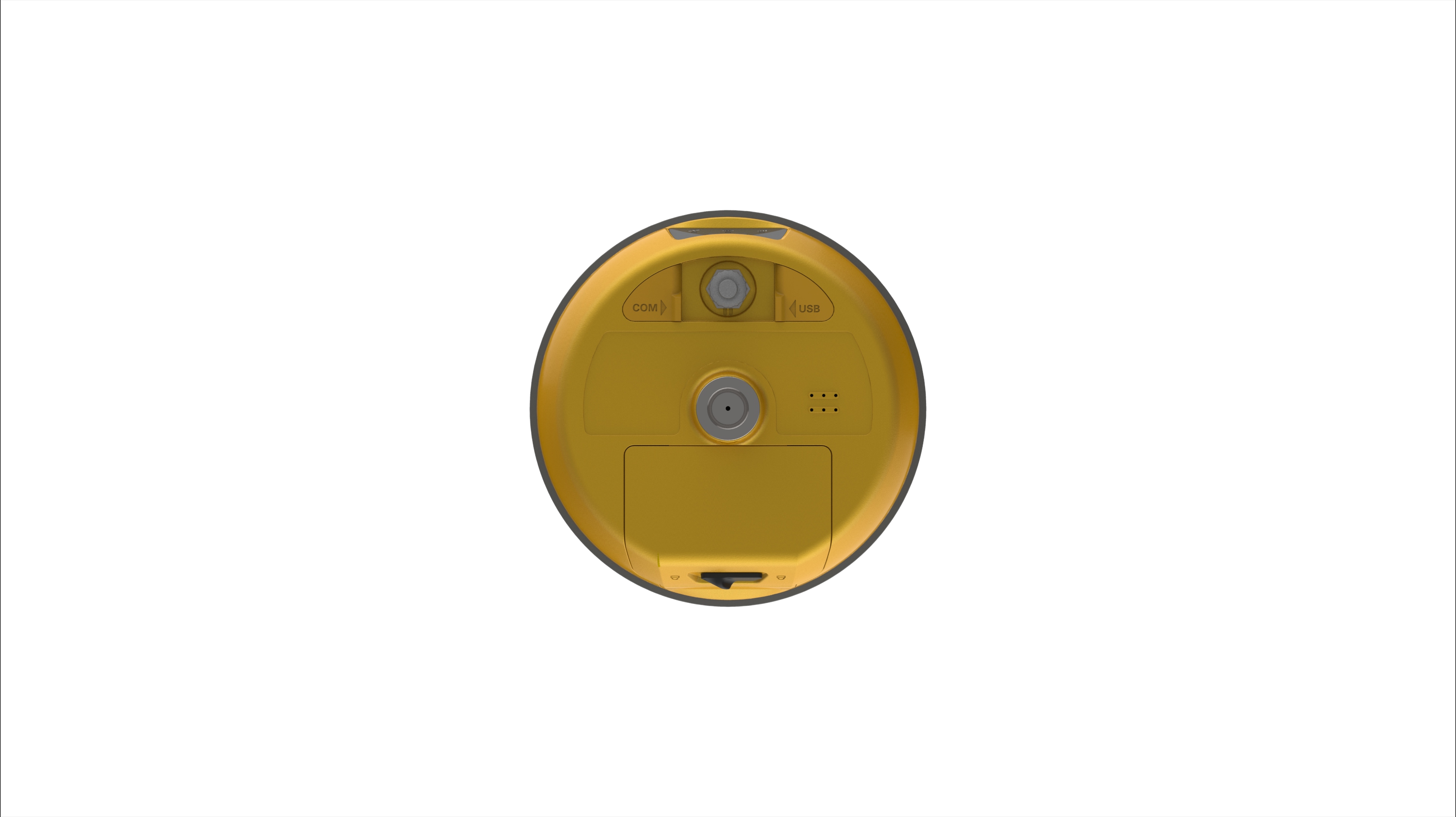

V30 Plus




V30 GNSS RTK系统2009年面世,热销近十年,成为中海达最为经典的RTK产品之一,靠是稳定和可靠。稳定,让它不易被替代;可靠,让它赢得信任。V30Plus新一代小型化RTK系统作为经典的延续,将这份不易被替代的信任发挥到极致——专注、专业,专家,这就是研发工程师们对它的期望。



性能优势(V30Plus)

V30 Plus是新一代小型化RTK系统,作为经典产品的延续,无论外部材质,操作的优化,内部的存储,还是连接方式都有了巨大的提升。

产品特点

 新一代小型化RTK系统,镁合金外壳,体积更小,重量更轻;

 全频段空气天线,卫星信号接收能力强;

 高性能测量引擎,多星系统内核,性能强大精度稳定,支持单北斗解算,完美兼容各种CORS系统。

 8GB超大存储空间, 可存储连续200天静态数据;

 机身NFC识别,功能超连接更快更高效;

 Mini USB通用接口让交互变得更快捷;

  配备iHand30全强固智能手薄,内置4G全网通,支持快充,支持OTG

 专为Android系统开发定制的新一代智能测量软件Hi-Survey

 内置收发一体,电台,功率高低可选,频道116个可调;

  可拆卸5000mAh超大电池,标配2块,进口电芯,更耐用,;

 30W高性能外挂电台,功率四档可设,116个频道可调;

 小型化仪器箱,重量更轻,体积更小,携带方便;

 全新UI界面Hi-Survey软件,全面的道路算法,支持离线地图和dxf/shp数据导入;



技术参数(V30Plus)

GNSS配置

系统内核:采用多星系统内核


通道数:220


BDSB1B2B3


GPSL1L2C/L2PL5


GLONASSL1L2


输出格式:ASCIINMEA-0183,二进制码


定位输出频率:1Hz~20Hz


差分支持:CMRRTCM2.XRTCM3.0RTCM3.2


静态格式支持:GNS静态数据


数据存储:内置8G存储器


精度和可靠性[1]

RTK定位精度:平面:±8+1×10¯6Dmm


                              高程:±15+1×10¯6Dmm


静态定位精度:平面:±2.5+0.5×10¯6Dmm


                              高程:±5+0.5×10¯6Dmm


初始化时间:<10


初始化可靠性:>99.99%



内置3G网络通信模块:


WCDMA/HSDPA/EDGE/GPRS


双模蓝牙通信,NFC闪联


内置收发一体电台:


功率:0.5W/1W/2W可调,   频段:450MHz-470MHz


传输速率:19.2kbps/9.6kbps可调,  频道数:116个频道可调


外挂电台

功率:5W/10W/20W/30W可调,电台频段:450MHz-470MHz


传输速率:19.2kbps/9.6kbps可调,   频道数:116个频道可调


用户界面

面板:单按键


LED指示灯:卫星灯、信号灯、电源灯


I/O端口

5芯接口,USB接口,TNC接口,SIM卡槽


智能语音

语音播报:可报告接收机工作状态


功能自检:语音播报接收机自检结果


电气物理特性

电池:高容量锂电池5000mAh/块(2块),可拆卸


单块电池网络移动站连续工作时间10小时以上[2]


输入电压:直流6~28V DC


尺寸:Φ164mm×83.5mm


重量: ≤1.4kg(含电池)


功耗:4.2W


材料:外壳采用镁合金材料


环境特性

防尘防水:IP67,可抗1米水下临时浸泡,完全防止粉尘进入


防摔:抗2米高测杆自然跌落


相对湿度:100%抗冷凝


工作温度:-40~75


存储温度:-55~85


注: [1]测量精度、可靠性受多种因素干扰,包括卫星几何分布、卫星数、观测时间、卫星星历、电离层状况及多路径等。

       [2]电池工作时间与工作环境、工作温度及电池寿命有关。



以上技术参数以实际产品为准,如有变更,恕不另行通知。


行业应用(V30Plus)

施工放样

  丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本

电力交通

  方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能

CORS应用

  面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业

CORS建站

  HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案

控制测量

  一次投资,多重功能,iRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作

数据采集

  面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要

水上测量

  配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式

施工定位(水上)

  配合中海达海洋施工定位软件,iRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求


相关配件(V30Plus)

全新一代安卓全键盘手簿 iHand30

  iHand30安卓手簿——Android专业数据采集器!一改以往中海达的设计思路,大胆创新,顺应客户需求,紧跟当今测绘潮流!采用全新的材料外壳,采用人工力学设计理念,全键盘+触屏的设计让您随意选择输入模式!

采用Android6.0版本操作系统,1.5GHz4核处理器,3.7英寸高亮专业级户外彩色触摸屏,内置2GB RAM+16GB ROM存储,支持高达128GBSD扩展存储;800万像素高清晰摄像标注功能;多点电容式触摸屏,带触摸笔,满足冬天带各式手套可用;5200毫安的电池容量,可方便拆卸,支持快充,最大工作时间>15小时;支持双卡双待功能!可进行无线视频传输和视频通话功能!高稳定性操作,随心放心!



Ø  特点:

Ø  人体工程学设计,更舒适

Ø  强悍硬件配置,运行更流畅

Ø  阳光下屏幕清晰可见

Ø  全新物理键盘输入法,输入更高效

Ø  WiFi与蜂窝移动双联智能选择上网

Ø  USB Type C接口,支持OTG功能

Ø  支持快充,充电1小时工作一下午!

iHand30手簿参数

系统配置

操作系统

Android 6.0操作系统

处理器

1.5G4核处理器

存储

2GB RAM+16GB   ROM;支持T-Flash存储卡,支持高达128GB

显示

3.7 英寸高亮户外彩色电容触摸屏

输入

物理全键盘,专业定制物理键盘智能输入法

GNSS特性

定位

内置 GNSS 天线,支持GPSGLONASSAGPS20通道

通讯配置

蜂窝移动

内置4G全网通,双卡双待

WiFi

IEEE   802.11b/g/n,Wapi,AP

蓝牙

内置蓝牙(2.1+4.0)

NFC

支持NFC闪联

USB

USB Type C接口,支持OTG功能

电源性能

内置电池

可拆卸锂电池3.7V/5200mAh,支持快充

工作时间

单块电池可连续工作15小时[1]

功能应用

摄像头

内置800万像素摄像头(带闪光灯)

闪光灯

高亮Flash LED闪光灯

麦克风

内置麦克风,具备语音标注功能

音频

支持3.5mm音频插孔

感应器

重力感应器,电子罗盘,气压计,光感应器,陀螺仪

物理性能

尺寸

208mm×83mm×24mm

重量

0.44kg (含电池)

温度

工作温度:-20+55;存储温度:-30+65

防尘防水防震

IP67;抗1.2米自由跌落

:[1]电池工作时间与工作环境、工作温度及电池寿命有关。
