徕卡镜站仪的BIM放样应用案例

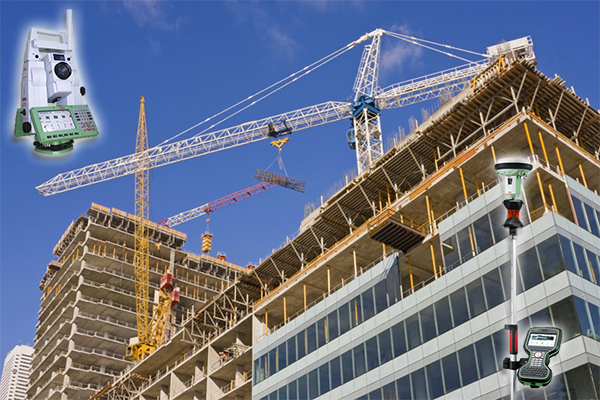

一、 BIM方案概述

BIM即建筑信息模型是当下建筑领域比较时尚的一个话题,国内很多施工单位也非常关注BIM技术的发展,而且纷纷的引入BIM技术应用于建筑施工生产。它完全基于三维建筑模型在施工现场完成自动化的放样和检测,突破传统的2D、图纸化作用,进入3D直观的、无纸化建筑测量时代,不仅作业效率高、而且精度更高,更重要的是将建筑测量技术的发展带入了一个全新的高度。而徕卡测量系统作为测绘界的仪器行业的领导者,不断地推出新的设备和方案,从而推动测绘技术的发展。在建筑BIM领域也提供了完整的应用解决方案,而且是创新的、独一无二的建筑BIM方案 — 完全基于高精度的测量全站仪和GPS,进行联合作业,不仅解决了BIM中自动化放样检测任务,而且完全满足高层建筑的控制测量任务。


“信息化是建筑产业现代化的主要特征之一,极大的促进了建筑领域生产方式的变革,而BIM作为建筑信息化的重要组成部分,应用趋势势不可挡。” 中铁某局建筑公司项目技术负责人童主任介绍道。安徽PDP合肥海拓与徕卡区域团队密切沟通与精心准备,并且请求了上海技术中心的协助,通过前期向用户方案讲解及推荐,获得了用户邀请。于8月13日在授权人徐总的带领下大徕卡一行5人到用户位于郑州的BIM示范项目进行方案的演示。当天的BIM演示方案作为集团领导其中的一项考察观摩内容,获得了集团领导肯定。

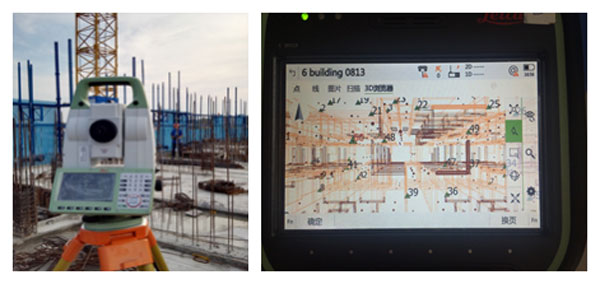

现场演示与观摩


二、设备和软件

该方案是基于全站仪和GPS联合作业,来完成建筑现场的各种测量任务,自动化程度高,整个方案所需的主要设备和软件如下:

1、高精度测量机器人+360°专业棱镜

2、RTK 1+1配备专业的3D智能手簿

3、专业的全站仪手柄电台用于远距离的通讯

4、Revit 专业设计软件+徕卡专业的link building 测量应用程序



三、工作流程

徕卡创新的建筑BIM应用解决方案包括了前期的数据准备、现场控制测量、自动化测量放样、竣工检测、平整度检测等等,可以说涵盖了建筑现场所有的测量任务,具体如下:

1、数据的准备

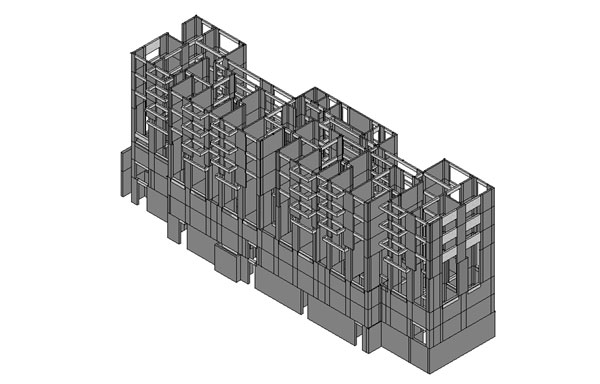

1)在建筑现场进行BIM自动化放样,首先是需要建造三维模型,通过Autodesk Revit软件对即将施工的建筑进行建模,同时将模型的坐标系和建筑现场的坐标系保持一致,通过软件即可实现:



2)在revit软件中借助于徕卡专业的link building 测量应用程序把每一层待放样的点进行输出来,也可以通过revit中的簇功能进行批量的输出,结果以xml的格式呈现:

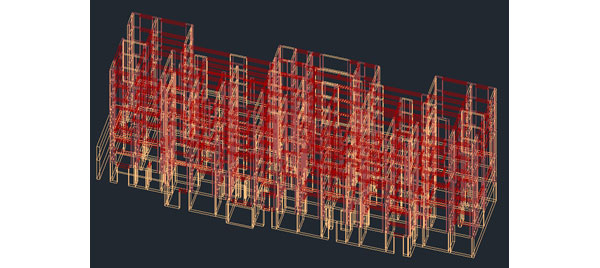

3)外业基于模型自动化放样的点有了,但是还需要将模型在外业手部上进行显示,作为无纸化放样的参考,此时通过Revit软件将三维建筑模型输出可交换的DXF文件,可以直接附在外业测量项目上:




4)将放样的点和模型导入专业的3D 测量手部中,如下图:




2、现场演示

徕卡的创新建筑BIM方案,现场直接通过GPS完成现场的控制测量任务。通过架设两台GPS:一台作为基站,另外一台作为流动站,进行控制点的三维坐标的获取:

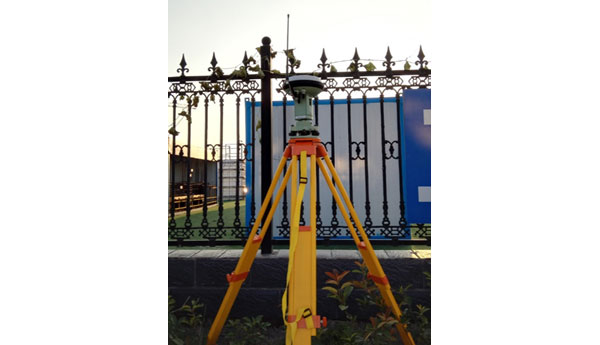

1)在建筑现场附近任意架设一台GPS作为基站,发送差分数据给流动站;

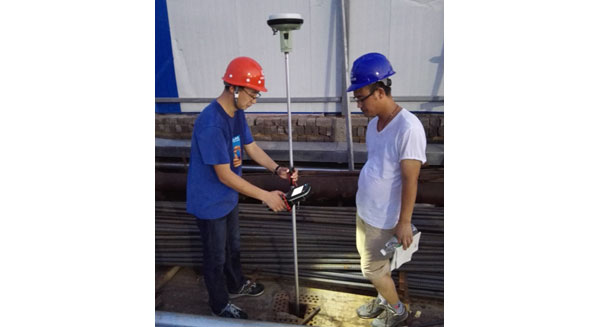

2)坐标采集




3、楼层全站仪和GPS联合作业

徕卡专业的CS20 3D测量手簿拥有直观的、超大的Captivate 机载3D测量外业软件,一个系统控制全站仪和GPS,实现了数据的无缝连接。


每次测量一个GPS点后,既可以通过CS20 3D 手部快速搜索测量机器人,并通过蓝牙远程控制全站仪测量360°棱镜,获取用于后方交会的距离和角度:

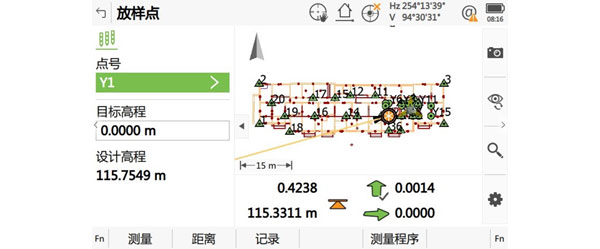

根据实际情况,可以采用GPS放样和全站仪放样。直接在手簿屏幕上选择要放样的点即可,通过手簿上直观的方位显示,可以轻松找到待放样点的位置,如果一个点放样完成后,可以操作全站仪快速找到最近的点继续放样,直至放完所有的点。


演示完成后,PDP授权人与用户负责人做了深入交流,用户集团总工程师表示“希望通过此次观摩会的现场演示能促进下属各单位参会人员的交流与学习,提高BIM应用水平!”


合肥海拓授权人徐总表示“徕卡测量系统作为测绘行业的领导者,不断地推出新的解决方案,推动测绘技术的发展,同时希望能相互共同探讨,增进合作,携手推进以BIM技术为核心的建筑应用实现技术升级,打造智能化施工建筑方案”。
