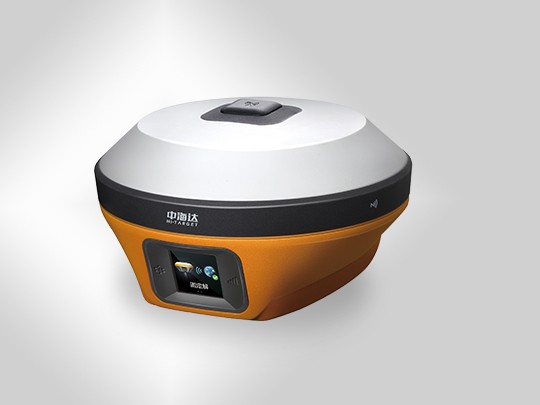

V98是中海达品牌新一款高端GNSS接收机,新一代测量引擎,支持星站差分,内置4G全网通通讯和多协议电台,采用全新外观设计,镁合金结构,Linux3.2.0操作系统,内置高清OLED显示和电容式触摸屏,是一款极致、智能、轻巧的测量型GNSS接收机。
性能优势(V98)
◇ 新一代小型智能RTK,配新一代测量引擎BD990,提供智能测绘整体解决方案;
◇ 全星座、多通道,Maxwell7技术,支持全星座全频段解算,快速精准定位,提高可靠性;
◇ 支持星站差分服务(选配功能),全球单机精准定位4厘米;

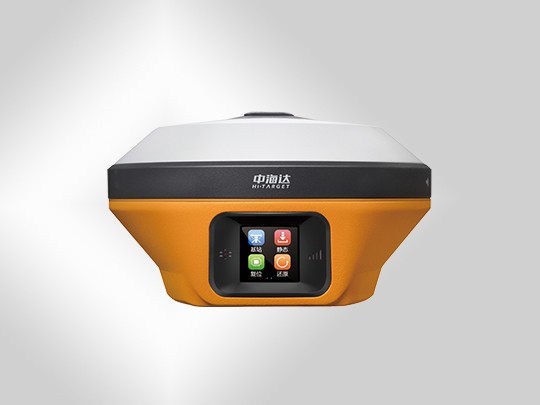

◇ 高清OLED彩色触摸显示屏,拥有防水功能;
◇ 内置16GB大容量存储、4G全网通通信和4G网络天线,支持OTG功能;

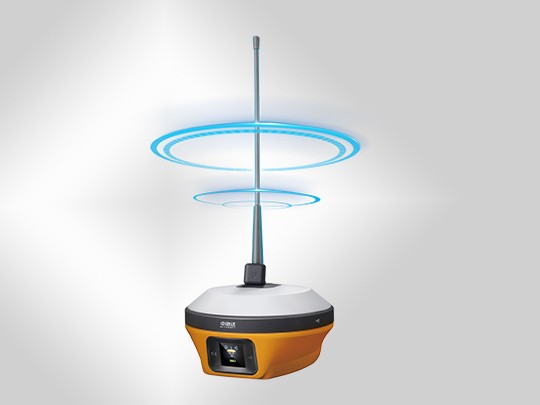

◇ 全向电台天线,内置多协议电台,4W超大发射功率,移动站支持网络中继和电台中继;
◇ 支持WiFi、蓝牙、NFC通讯;
◇ 内置重力加速度传感器(电子气泡),支持倾斜测量;
◇ 高容量智能锂电池,LED灯电量显示,更短充电时间;
◇ 全新外观,镁铝合金结构,更强固;
◇ 静态数据双格式存储(*.GNS / RINEX数据);

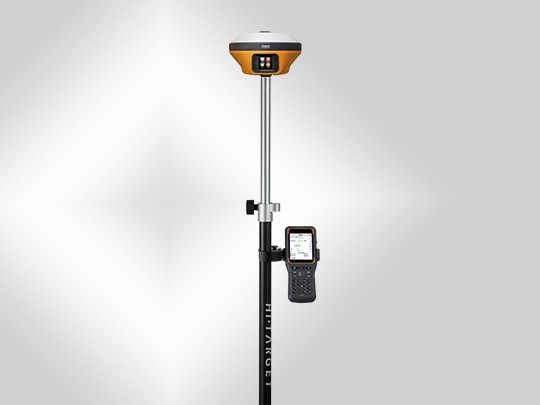

◇ 新一代人体工程学设计手薄iHand30,内置4G全网通,配备手簿专用充电器实现快速充电,支持OTG;
◇ 高性能电台,116个频道可调,发射功率4挡可调,最大功率可达30W(选配HDL全能星多协议电台)
◇ 测量软件Hi-Survey,全新UI交互,强大的底图显示,全面的道路算法、开放的互联功能等;
◇ 支持中海达云服务系统,随时随地管理您的所有设备和数据。
技术参数(V98)
V98技术参数 | ||
GNSS配置 | 通道数:336 | |
BDS:B1,B2,B3 | ||
GPS:L1C/A,L2C,L2E,L5 | ||
GLONASS:L1C/A,L1P,L2C/A,L3 CDMA | ||
GALILEO:E1,E5A,E5B,E5AltBOC,E6 | ||
SBAS:L1C/A,L5 | ||
QZSS,WAAS,MSAS,GAGAN,IRNSS | ||
星站差分(选配) | ||
输出格式 | ASCII: NMEA-0183,二进制码 | |
定位输出频率 | 1Hz~50Hz | |
静态数据格式 | GNS,Rinex双格式静态数据 | |
差分格式 | CMR,RTCM2.X,RTCM3.0,RTCM3.2 | |
网络模式 | VRS,FKP,MAC;支持NTRIP协议 | |
系统配置 | 操作系统 | Linux操作系统 |
启动时间 | 3秒 | |
数据存储 | 内置16GB ROM,支持静态数据自动循环存储 | |
精度和可靠性[1] | RTK定位精度 | 平面:±(8+1×10-6D)mm (D为被测点间距离) |
高程:±(15+1×10-6D)mm (D为被测点间距离) | ||
静态定位精度 | 平面:±(2.5+0.5×10-6D)mm (D为被测点间距离) | |
高程:±(5+0.5×10-6D)mm (D为被测点间距离) | ||
DGPS定位精度 | 平面精度:±0.25m+1ppm ;高程精度:±0.50m+1ppm | |
SBAS定位精度 | 0.5m | |
初始化时间 | <10秒 | |
初始化可靠性 | >99.99% | |
通讯单元 | I/O端口 | 5芯接口,USB接口,SMA接口,Nano SIM卡槽 |
蜂窝移动 | 内置4G网络通信: | |
WiFi通信 | 802.11 b/g接入点和客户端模式,可提供WiFi热点服务 | |
蓝牙通信 | Bluetooth® 4.0/2.1+EDR,2.4GHz | |
内置电台 | 内置收发一体电台: | |
功率:1W/2W/4W可调 | ||
频段:403MHz~473MHz | ||
协议:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT | ||
频道数:116个频段(其中16个可配置) | ||
外挂电台 | 外挂电台 | |
功率:5W/10W/20W/30W可调, 频段:450~470MHz, | ||
传输速率:19.2kbps/9.6kbps可调 | ||
频道:116个频段可调 | ||
传感器 | 电子气泡 | 实现智能对中 |
倾斜测量[2] | 内置倾斜补偿模块,系统会持续监控对中杆的倾斜度,并进行补偿纠正坐标 | |
温度传感器 | 实现智能控温调频 | |
用户界面 | 按键 | 单按键 |
显示屏 | 工业级OLED高清彩色显示,电容触摸屏 | |
LED提示灯 | 卫星灯,信号灯,电源灯 | |
功能应用 | 高级功能 | OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继,电台中继 |
智能应用 | 智能语音,功能自检,智能电池、电池快充 | |
远程服务 | 消息推送、在线升级、远程控制 | |
云服务 | 设备管理,位置服务,协同作业,数据分析 | |
物理特性 | 主机电池 | 高容量锂电池6800mAh/块(标配2块)带电量显示灯, |
外接电源 | 6~28V宽压直流设计,5芯接口 | |
尺寸 | Φ158mm×98mm | |
重量 | ≤1.2kg(含电池) | |
功耗 | 4.4W | |
材料 | 外壳采用镁合金材料 | |
环境特性 | 防尘防水 | IP67 |
防摔 | 抗2米高测杆自然跌落 | |
相对湿度 | 100%不冷凝 | |
工作温度 | -40℃~+75℃ | |
存储温度 | -55℃~+85℃ | |
注:[1] 测量精度、准确性、可靠性和初始化时间取决于各种因素,包括卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。 [3] 电池工作时间与工作环境、工作温度及电池寿命有关。 以上技术参数以实际产品为准,如有变更,恕不另行通知。 |
行业应用(V98)
◆施工放样
丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本
◆电力交通
方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能
◆CORS应用
面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业
◆CORS建站
HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案
◆控制测量
一次投资,多重功能,iRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作
◆数据采集
面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要
◆水上测量
配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式
◆施工定位(水上)
配合中海达海洋施工定位软件,iRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求
相关配件(V98)
iHand30手簿参数 | ||
系统配置 | 操作系统 | Android 6.0操作系统 |
处理器 | 1.5G,4核处理器 | |
存储 | 2GB RAM+16GB ROM;支持T-Flash存储卡,支持高达128GB | |
显示 | 3.7 英寸高亮户外彩色电容触摸屏 | |
输入 | 物理全键盘,专业定制物理键盘智能输入法 | |
GNSS特性 | 定位 | 内置 GNSS 天线,支持GPS,GLONASS,AGPS;20通道 |
通讯配置 | 蜂窝移动 | 内置4G全网通,双卡双待 |
WiFi | IEEE 802.11b/g/n,Wapi,AP | |
蓝牙 | 内置蓝牙(2.1+4.0) | |
NFC | 支持NFC闪联 | |
USB | USB Type C接口,支持OTG功能 | |
电源性能 | 内置电池 | 可拆卸锂电池3.7V/5200mAh,支持快充 |
工作时间 | 单块电池可连续工作15小时[1] | |
功能应用 | 摄像头 | 内置800万像素摄像头(带闪光灯) |
闪光灯 | 高亮Flash LED闪光灯 | |
麦克风 | 内置麦克风,具备语音标注功能 | |
音频 | 支持3.5mm音频插孔 | |
感应器 | 重力感应器,电子罗盘,气压计,光感应器,陀螺仪 | |
物理性能 | 尺寸 | 长208mm×宽83mm×厚24mm |
重量 | 0.44kg (含电池) | |
温度 | 工作温度:-20℃~+55℃;存储温度:-30℃~+65℃ | |
防尘防水防震 | IP67;抗1.2米自由跌落 | |
注:[1]电池工作时间与工作环境、工作温度及电池寿命有关。 |
